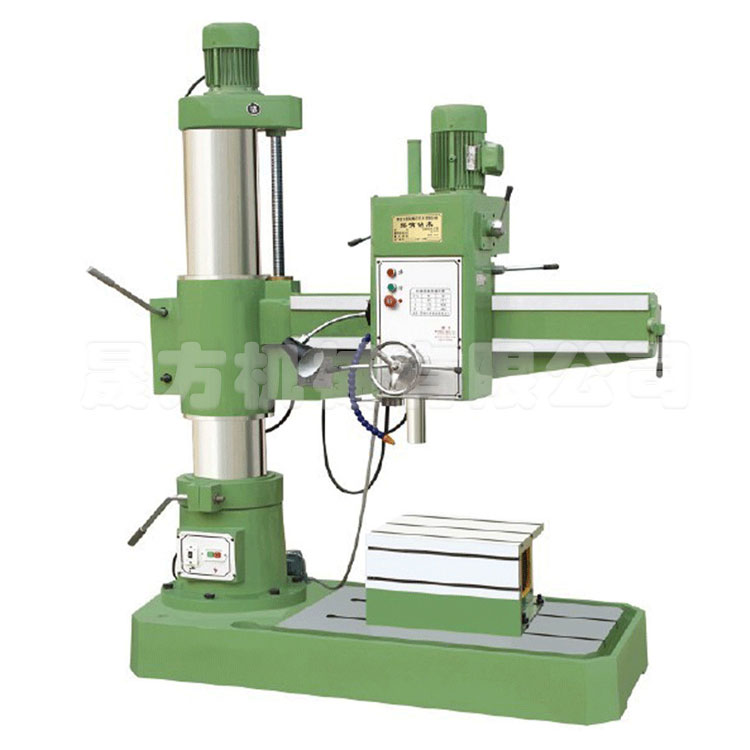

Z3040×13機械型搖臂鉆床
晟方機械搖臂鉆床Z3040×13系列搖臂鉆床具有以下特點;
1.雙立柱設計,使搖臂更輕巧,便捷!工作效率大大起高2.操縱系統集中在主軸箱上,變速靈活、方便,
3.進給機械電器雙保險,安全,避免誤操作。
4.基礎大件采用優質材料成型鑄造,經時效處理后,用高精度機床加工,具有極高精度
5.各導軌面均經淬硬處理,主軸采用氮化處理,延長使用壽命。
6.主軸正反轉采用手把控制,鉆孔,攻絲更加方便快捷。
7.臂長1.3米,加工范圍更大,更便捷。
8.搖臂導軌加寬未定性更好。
9.進給渦輪自動潤滑。
主要技術參數 | Z3040×10/13 |
---|---|
鉆孔最大直徑mm | 鑄鐵40/鋼材32 |
主軸端面至工作臺距離mm | 260-1050 |
主軸中心至立柱母線距離mm | 360-1300 |
主軸行程mm | 200 |
主軸椎孔(莫氏) | 4 |
主軸轉速范圍r.p.m | 75、130、240、380、660、1200 |
主拍轉速級數 | 6 |
主軸進給量范圍r.p.m | 0.10-0.25 |
主軸進給量級數 | 3 |
搖臂回轉角度。 | 360 |
主電機功率kw | 2.2 |
升降電機功率kw | 1.5 |
機床重量kg | 1400 |
外型尺寸mm | 1800×810×2300 |
