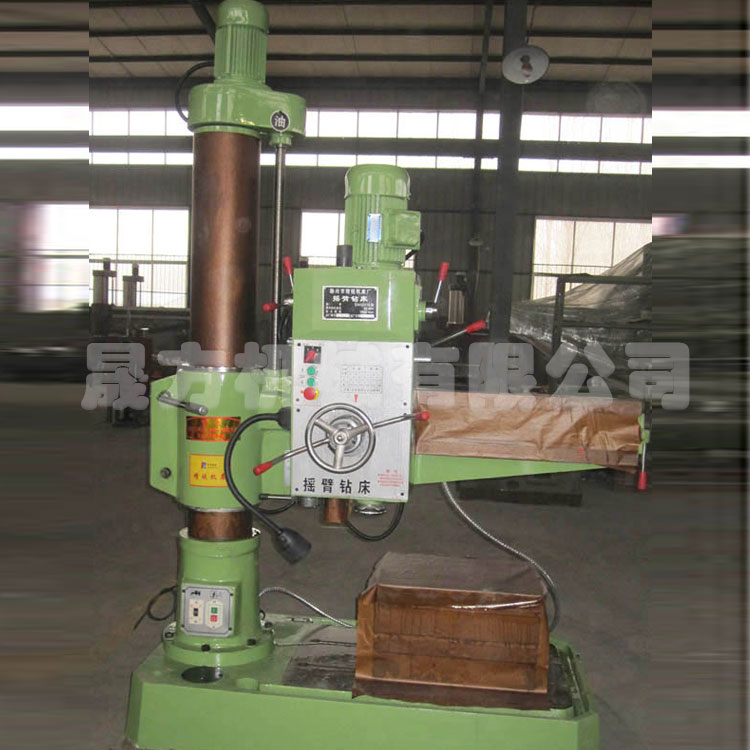

Z3032×10機械型搖臂鉆床
Z3032×10機械型搖臂鉆床的應用特點：
1.Z3032搖臂鉆床采用機械傳動，機械夾緊，機械變速操作簡便。
2.導軌經超高頻淬火。
3.搖臂自動升降，生產效率高。
4.結構可靠，制造精良，保證了機床精度持久性
5.外觀造型美觀大方,總體布局勻稱協調。
6.可選裝自動進刀（ZQ3032B），增加工作效率。
| 主要技術參數 | ZQ3032×10 | ZQ3032B×10（自動進刀） |
| 最大鉆孔直徑mm | 鋼件Φ30鑄件Φ32 | 鋼件Φ30鑄件Φ32 |
| 立柱直徑 mm | 200 | 200 |
| 主軸中心線至立柱母線距離mm | 360-900 | 360-1000 |
| 主軸端面至底座工作面距離mm | 260-1000 | 260-1000 |
| 主軸行程mm | 120 | 200 |
| 主軸圓錐孔 | 莫氏4號 | 莫氏4號 |
| 主軸轉速r/min | (6級)108-1000 |
前(12級)：108-1000 后(6級)：34-1220 |
| 主軸進給量（3級）mm/r | 0.10、0.16、0.25 | 0.10、0.16、0.25 |
| 主軸允許最大進給抗力N | 5300 | 5300 |
| 搖臂升降速度m/min | 1.21 | 1.21 |
| 搖臂回轉角度（°） | ±180 | ±180 |
| 主電機功率KW | 1.5/2.2 | 1.5/2.2 |
| 升降電機功率KW | 0.75 | 0.75 |
| 冷卻泵電機功率KW | 0.04 | 0.04 |
| 機床凈重kg | 900 | 950 |
| 機床外形尺寸（長×寬×高）mm | 1400×660×2060 | 1400×660×2060 |
