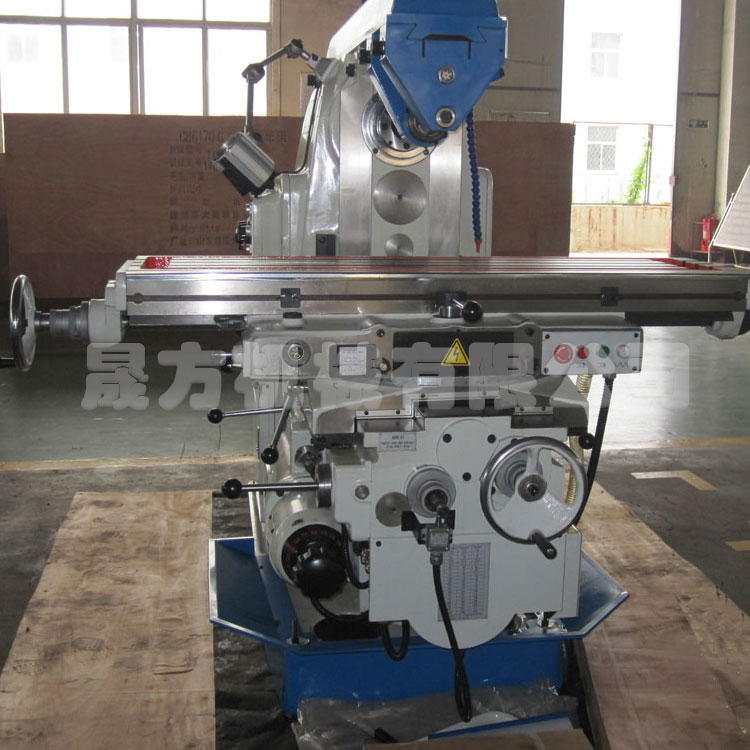

機床零部件設計
根據機床的總體結構方案，考慮到產品的系列化，主要部件采用模塊化設計。機床主軸單元、進給系統等零部件和機床整機結構利用虛擬技術，通過有限元建模、仿真等方法進行有效設計。
主傳動系統設計
主傳動系統是銑床傳動系統的核心環節?，F(xiàn)階段市面上有地方特色的銑床，主軸轉速低，大部分主傳動通過齒輪變速，使主軸得到12級45～1300r/min范圍內不同轉速，調速范圍窄。因主軸是固定不變的，只有通過操控工作臺的移動來加工物件，因主軸的軸向不能實現軸向進給，所以銑床的加工范圍小，加工調整不方便，效率低。
XL5030立式升降臺銑床主傳動系統，經優化設計采用3kW主電動機4通過彈性聯軸器3與傳動Ⅰ軸相連，通過定比傳動(1:2)結構及一個三聯滑移齒輪20和兩個兩聯滑移齒輪10、19組成的3×2×2傳動結構，使主軸獲得35～1500r/min范圍內的12級轉速，其調速范圍寬，既適合低速重載粗加工又能實現高速精加工。
對整個銑床的主傳動系統來說，采用主電動機4與傳動Ⅰ軸特制彈性聯軸器聯接的設計，降低了兩者同軸度要求，也減少了裝配難度，同時也減輕了銑床在啟動和停止時所引起的沖擊和振動現象。主軸16由于通過花鍵和花鍵套15連接，這種結構設計可使主軸在花鍵套內上下移動，從而實現主軸軸向移動，并且主軸銑頭可以回轉±45°，更是擴大了機床的加工范圍。
主傳動箱內的潤滑設計
更多銑床主傳動箱內的潤滑是通過甩油盤來實行飛濺潤滑，有時齒輪、軸承潤滑不充分，造成齒輪磨損快，軸承也易燒壞。XL5030立式升降臺銑床的主傳動系統則將擺線泵6安裝在傳動Ⅰ軸5的一端，借助傳動Ⅰ軸5的動力將傳動箱內油池的潤滑油經油路送至齒輪、軸承各潤滑點，確保了各齒輪、軸承潤滑充分，延長了系統的使用壽命。
帶有集中傳動裝置的進給傳動系統設計
XL5030立式升降臺銑床的進給傳動系統由一臺10kW伺服電動機提供動力源，通過一組同步帶、同步帶輪及一對圓柱齒輪實現1:3降速增扭。圖3為帶有集中傳動裝置的XL5030進給傳動結構示意圖，采用由機架、縱向傳動機構、橫向傳動機構、與機架上下移動連接的升降機構組成的工作臺集中傳動機構，工作臺縱向、橫向、升降轉化靠一個單滑移齒輪與縱向、橫向、升降軸上的齒輪嚙合狀態來實現。
單滑移齒輪通過一個手柄集中操縱，實現上述3個方向手動、機動進給位置狀態。同時將工作臺縱向、橫向及升降快速按鈕專門提取出來放在按鈕站上，更方便操作。對整個XL5030立式升降臺銑床來說，進給傳動系統使用一臺伺服電動機作為動力源為縱向、橫向、升降提供動力，實現了3個進給方向無級調速，從而簡化了銑床工作臺集中傳動機構的結構，成本也會大大降低。
