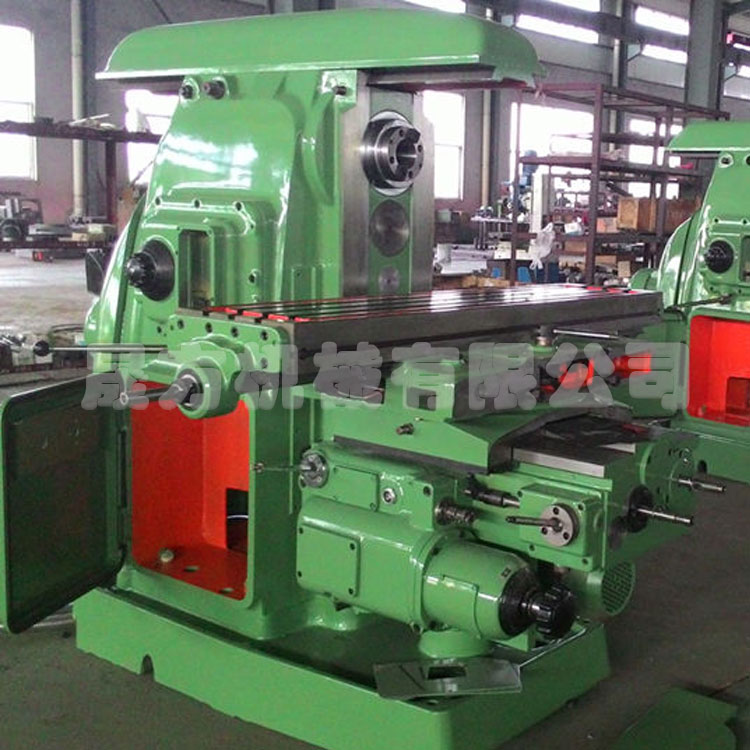

臥式銑床X6132的主要部件
(1)床身床身是機床的主體,大部分部件都安裝在床身上,如主軸、主軸變速機構等裝在床身的內部。床身的前壁有燕尾形的垂直導軌,供升降臺上下移動用。
床身的頂上有燕尾形的水平導軌,供橫梁前后移動用。在床身的后面裝有主電動機,提高安裝在床身內部的變速機構,使主軸旋轉。主軸轉速的變換是由一個手柄和一個刻度盤來實現,它們均裝在床身的左上方。在變速時必須停車。在床身的左下方有電器柜。
?。?)橫梁
位置在床身頂部的燕尾形導軌上。
橫梁可以借助齒輪、齒條前后移動,調整其伸出長度,并可由兩套偏心螺栓來夾緊。在橫梁上安裝著支架,用來支承刀桿的懸出端,以增強刀桿的剛性。
?。?)升降臺
它是工作臺的支座,在升降臺上安裝著銑床的縱向工作臺、橫向工作臺和轉臺。進給電動機和進給變速機構是一個獨立部件,安裝在升降臺的左前側,使升降臺、縱向工作臺和橫向工作臺移動。變換進給速度由一個蘑菇形手柄控制,允許在開車的情況下進行變速。
升降臺可以沿床身的垂直導軌移動。在升降臺的下面有一根垂直絲桿,它不僅使升降臺升降,并且支撐著升降臺。
(4)縱向工作臺
用來安裝工件或夾具,并帶著工件作縱向進給運動??v向工作臺的上面有三條T形槽,用來安裝壓板螺栓(T形螺栓)。這三條T形槽中,當中一條精度較高,其余兩條精度較低。工作臺前側面有一條小T形槽,用來安裝行程擋鐵。
?。?)橫向工作臺
位于縱向工作臺的下面,用以帶動縱向工作臺作前后移動。這樣,有了縱向工作臺、橫向工作臺和升降臺,便可以使工件在三個互相垂直的坐標方向移動,以滿足加工要求。
萬能銑床在縱向工作臺和橫向工作臺之間,還有一層轉臺,其唯一作用是能將縱向工作臺在水平面內回轉一個正、反不超過45°的角度,以便銑削螺旋槽。
有無轉臺是區分萬能臥銑和一般臥銑的唯一標志。
?。?)主軸
用于安裝或通過刀桿來安裝銑刀,并帶動銑刀旋轉。主軸是一根空心軸,前端是錐度為7﹕24的圓錐孔,用于裝銑刀或銑刀桿,并用長螺栓穿過主軸通孔從后面將其緊固。
?。?)底座
整個銑床的基礎,承受銑床的全部重量,以及盛放切削液。
此外,還有:吊架、刀桿等附屬裝置。
