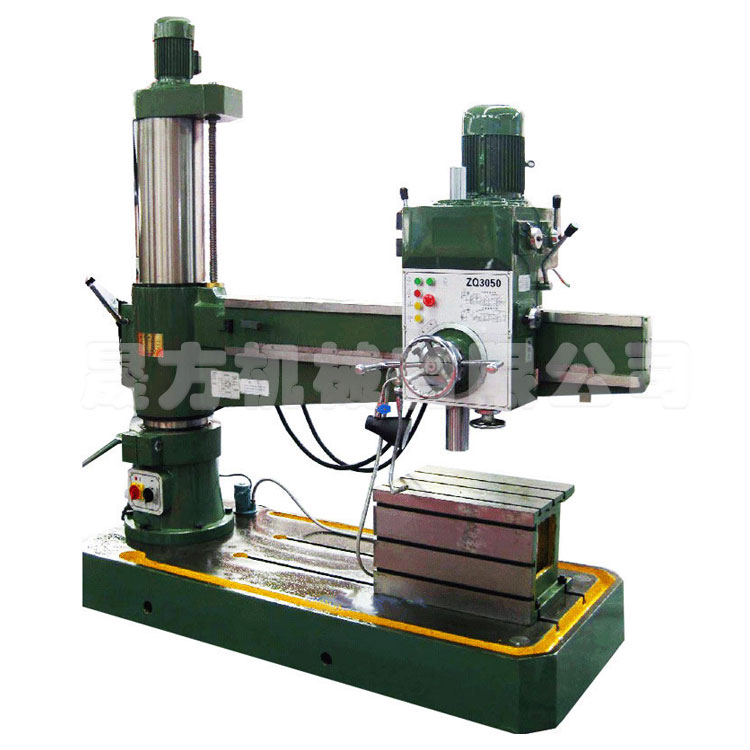

Z3050×16機械型搖臂鉆床
本機床是一種用途廣泛的通用型搖臂鉆床,能夠滿足一般加工車間及個體用戶在零件上進行鉆孔、擴孔、鉸孔、鏜孔及攻絲等機械加工。
轉臂采用內外立柱加滾動軸承的結構,操作輕便靈活。
具有主軸機動進給、橫臂機動升降、循環水冷卻及過載保護等功能。
機床剛性好、噪音低、操作簡便、易于維修、是一種物美價廉的多用途機床。
主要技術參數 | Z3050×16 |
鉆孔最大直徑mm | 50 |
主軸端面至工作臺距離mm | 260-1150 |
主軸中心至立柱母線距離mm | 360-1600 |
主軸行程mm | 220 |
主軸錐孔(莫氏) | 5 |
主軸轉速范圍r.p.m | 78、135、240、350、590、1100 |
主軸轉速級數 | 6 |
主軸進給量范圍r.p.m | 0.10-0.56 |
主軸進給量級數 | 6 |
搖臂回轉角度 ° | 360 |
主電機功率 kw | 4 |
升降電機功率 kw | 1.5 |
機床重量kg | 2800 |
外形尺寸mm | 2170×950×2450 |
